在選擇高低溫濕熱試驗箱時,需要了解以下基本的信息:
1、我們按照什么測試標準執行?
2、標準里面的主要測試數據是什么?
3、試驗箱的尺寸及性能選擇?
4、買一個什么價位的試驗箱適合自己?
5、需要注意的售后服務約定事項有哪些?
不同行業對于產品的環境適應性有著不同的測試標準。我們以芯片行業為例,常見的測試標準有:
1、GB/T 4937.42 - 2023:半導體器件機械和氣候試驗方法第 42 部分溫濕度貯存,該標準規定了芯片在不同溫濕度條件下貯存后的性能檢測要求。
2、GB/T2423 系列標準:涵蓋了電工電子產品環境試驗的多個方面。如試驗 A 低溫試驗方法、試驗 B 高溫試驗方法、試驗 Cab 恒定濕熱試驗、試驗 Db 交變濕熱(12h + 12h 循環)等。這些標準詳細規范了芯片在高低溫及濕熱環境下的試驗流程與判定準則。

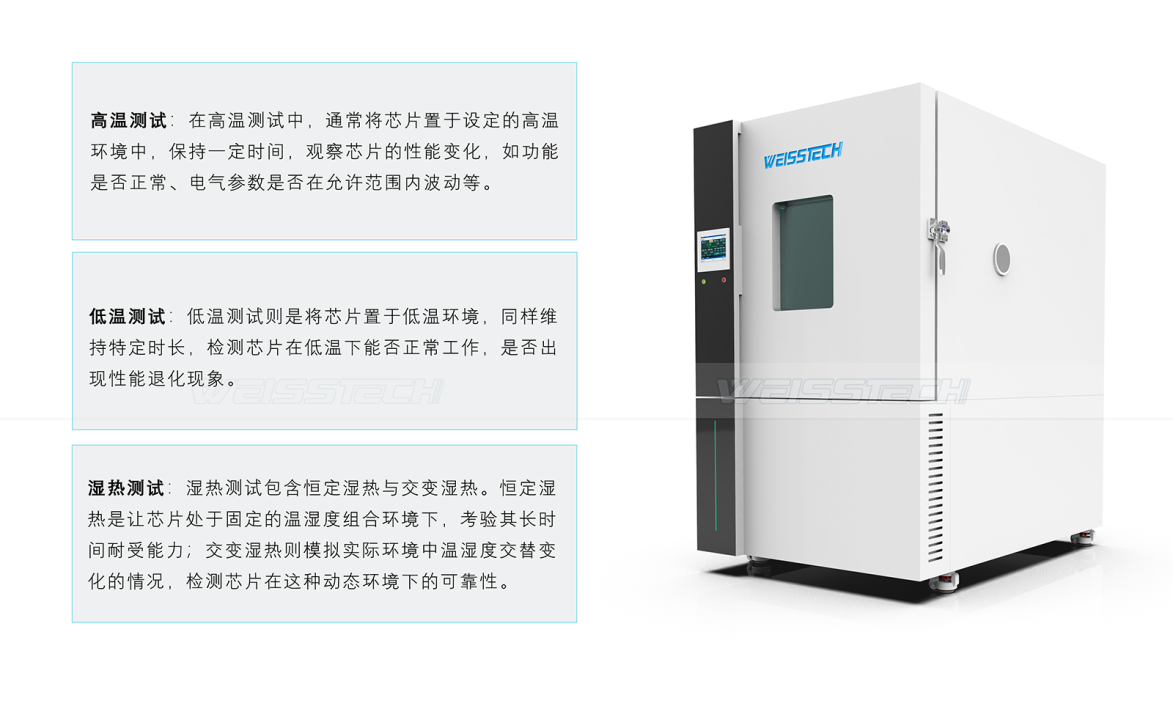

? 高溫測試:在高溫測試中,通常將芯片置于設定的高溫環境中,保持一定時間,觀察芯片的性能變化,如功能是否正常、電氣參數是否在允許范圍內波動等。
? 低溫測試:低溫測試則是將芯片置于低溫環境,同樣維持特定時長,檢測芯片在低溫下能否正常工作,是否出現性能退化現象。
? 濕熱測試:濕熱測試包含恒定濕熱與交變濕熱。恒定濕熱是讓芯片處于固定的溫濕度組合環境下,考驗其長時間耐受能力;交變濕熱則模擬實際環境中溫濕度交替變化的情況,檢測芯片在這種動態環境下的可靠性。
1、溫度范圍:

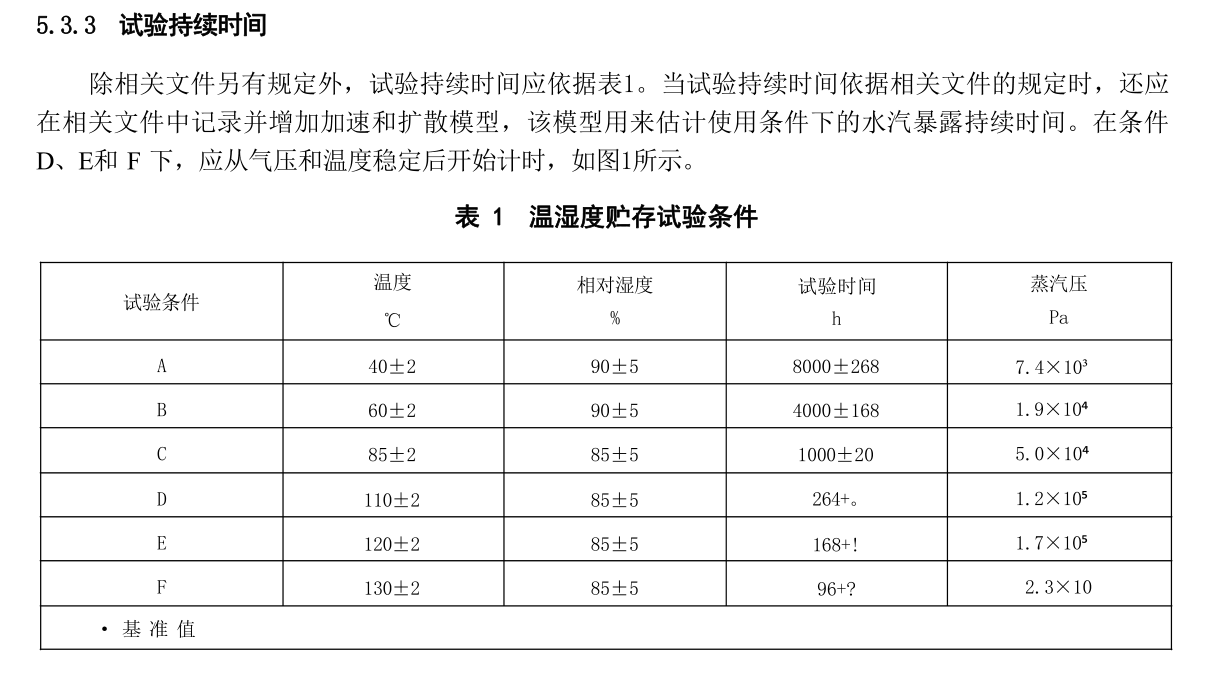

我們先以GB/T 4937.42 - 2023標準為例,在標準的5.3.3 項持續試驗時間里有明確要求,我們看下圖中的數據:
上述圖表中可以得出結論,我們需要選擇的溫度范圍是40℃~130℃(偏差±2℃) ,相對濕度范圍是85%~98%Rh

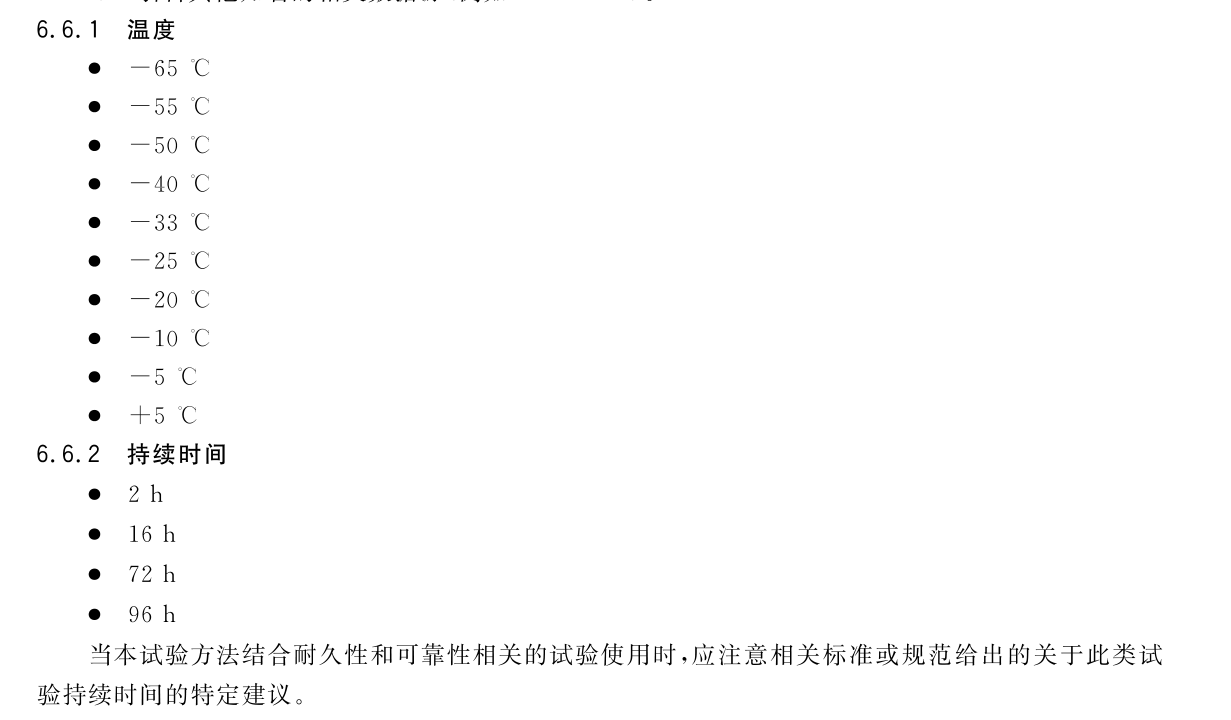

我們再看GB/T2423.1-2008 測試標準里的測試要求,我們可以看下圖中的數據:
上述圖表中可以得出結論,我們需要選擇的溫度范圍是-65℃~-5℃(持續時間最長96小時)
通過上述兩個標準里的描述,綜合在一起,我們基本可以定下來選擇的試驗箱溫度范圍是:-65℃~130℃,濕度范圍是:85%~95%(但市面上的高低溫濕熱試驗箱的標準濕度范圍一般在20%~98%,所以我們可以直接選擇20%~98%,對成本無影響。)
2、升降溫速率:在GB2423不同的測試標準對升降溫速率有不同規定。例如,某些快速溫變試驗可能要求升溫速率達到 5℃/min 甚至更高,降溫速率達到 3℃/min 左右。而常規測試的升降溫速率可能在 1℃/min - 2℃/min 之間。企業需根據自身芯片測試所依據的標準,確定試驗箱所需的升降溫速率。

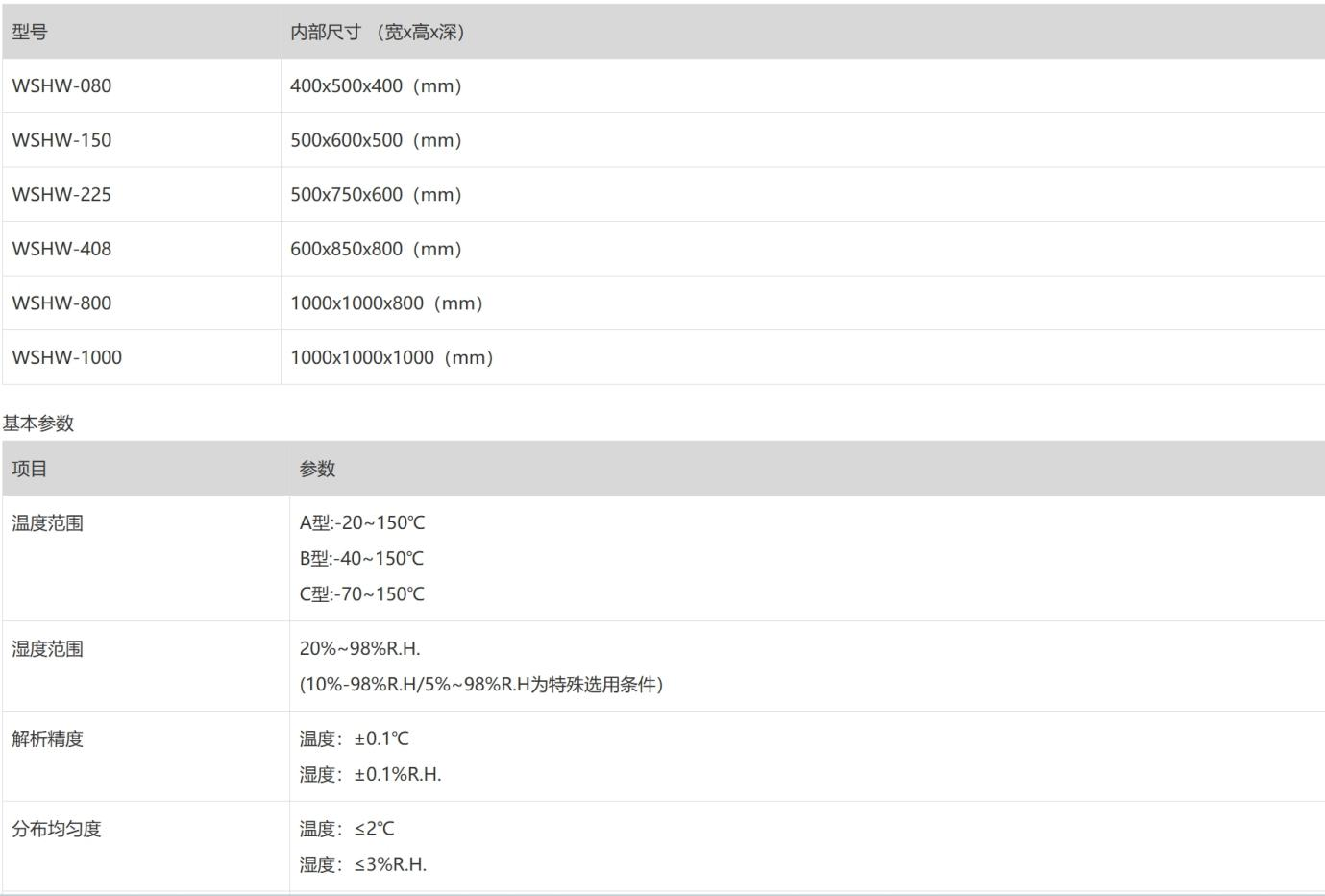

1、測試區尺寸的選擇:
試驗箱工作室的容積需合理適配芯片樣品的大小與數量。一般建議樣品體積占試驗箱工作室容積的 1/3 - 1/5 較為理想,且樣品距離箱壁應至少保持 100mm 的間距,以確保箱內溫濕度場的均勻性。常見的標準機型有:
80L(內膽尺寸 400×500×400mm)
150L(內膽尺寸 500×600×500mm)
225L(內膽尺寸 500×750×600mm)
408L(內膽尺寸 600×850×800mm)
512L(內膽尺寸 800×800×800mm)
1000L(內膽尺寸 1000×1000×1000mm)等。
如果芯片樣品尺寸較大或測試量較多,可能需要定制非標準尺寸的試驗箱。
2、場地方面的注意:
在選擇試驗箱時,還需考慮試驗箱在實驗室中的擺放空間,確保設備周圍預留至少100cm 的維護空間,并且設備的外尺寸要能適配實驗室的門寬與電梯尺寸等,方便設備的搬運與安裝,所以在咨詢的時候要讓試驗箱供應商準確注明試驗箱的外尺寸。
市場上高低溫濕熱試驗箱的價格因品牌、規格、性能參數以及配置的不同而存在較大差異。
我們以80L和1000L兩種規格的試驗箱為例:
1、80L的試驗箱價格,一般便宜的價格約在20000元左右,品牌好一些的價格大概在70000元左右,通常如果想要買一臺質量過得去,又能有些售后保障的試驗箱,建易選擇的廠商價格不要低于35000元。
2、1000L的試驗箱價格,一般便宜的價格大約在40000元左右,品牌好一些的價格大概在13、4萬,通常如果想要買一臺質量過得去,又能有些售后保障的試驗箱,建易選擇的廠商價格不要低于70000元。
當然價格問題,只是簡單建議,具體還是深入要了解供應商的詳細信息,無論是品牌、工藝、可靠性、測試精度、使用成本(能耗控制)、售后保障(尤其重要,因為儀器在使用上一定會出現一些問題,尤其是高頻率使用的情況下)等等都要詳細了解。
1、響應時間:了解供應商承諾的售后服務響應時間,如在接到設備故障報修后,多長時間內能夠給出初步解決方案,多長時間內能夠派遣技術人員到達現場進行維修。對于芯片廠家這類生產連續性要求較高的企業,快速的響應時間能夠最大程度減少設備故障對生產造成的影響。
2、保修期限:明確供應商提供的設備保修期限,以及在保修期內的保修范圍。是整機保修還是部分關鍵部件保修,保修期間是否包含上門維修服務、更換零部件的費用等。
3、技術支持:考察供應商是否具備專業的技術團隊,能夠為企業提供設備操作培訓、日常維護指導以及在設備出現復雜故障時提供遠程或現場的技術支持。例如,在企業進行新的芯片測試項目,需要對試驗箱的參數設置或測試程序進行優化時,供應商能否提供有效的技術建議。
4、合同條款約束:在簽訂采購合同前,務必將售后服務的相關內容明確寫入合同條款。包括但不限于售后服務的具體內容、響應時間、保修期限、維修費用的承擔方式等。這樣在后續設備使用過程中,如果出現售后服務糾紛,用戶能夠依據合同條款維護自身合法權益。
想了解關于高低溫濕熱試驗箱的規格介紹,請參考如下頁面:
